Clip plastique qui casse : faut-il changer de matière ?

Un clip plastique qui casse au montage ne désigne pas automatiquement une mauvaise matière. Avant de demander un polymère « plus résistant », il faut regarder le mouvement imposé au clip, le grade utilisé et les conditions dans lesquelles la rupture apparaît. La question utile est celle-ci : la pièce peut-elle accepter la déformation nécessaire à son assemblage, puis assurer sa fonction ?

Chez CF Injection, Chambly (Oise), en France, le conseil matière commence notamment par cette information : la pièce doit-elle se clipser ? Ce besoin doit être connu avant de comparer les renforts ou les familles de polymères.

La démarche ci-dessous aide à préparer un échange technique et une comparaison d'essais. Elle ne permet pas de choisir une matière sur une photographie de cassure. Son point de départ est simple : conserver les faits avant de changer les paramètres.

1. Clip plastique qui casse : décrire le constat avant la cause

« Le clip est fragile » est une conclusion trop large pour travailler. Il faut d'abord préciser ce qui s'est passé. La rupture survient-elle pendant le premier montage, au démontage ou après plusieurs manipulations ? Se situe-t-elle au pied du bras, près du crochet ou ailleurs ? Quelles pièces ont été assemblées ensemble ?

Conserver la pièce cassée et son élément opposé, avec leurs références. Si un autre assemblage n'a pas cassé, l'identifier également, sans le déclarer conforme sur cette seule observation. Photographier la zone et l'ensemble permet de ne pas perdre le contexte lorsque les pièces circulent entre plusieurs interlocuteurs.

Il est utile de séparer deux colonnes dans la note d'observation :

• Constat : lieu de la rupture, moment du montage, références, conditions connues, différence observée avec un autre essai.
• Hypothèse à vérifier : déplacement excessif, grade inadapté, différence d'état matière, montage hors du trajet prévu ou autre piste à examiner.

Cette séparation évite qu'une supposition devienne la consigne suivante. « Casse au pied après démontage » n'est pas équivalent à « matière trop cassante ».

Noter aussi les inconnues. Un grade non identifié ne devient pas connu parce que la pièce ressemble à une ancienne référence. Demander le dossier correspondant au lot concerné est plus utile que choisir immédiatement un remplaçant dans un catalogue.

2. Reconstituer le mouvement demandé au clip

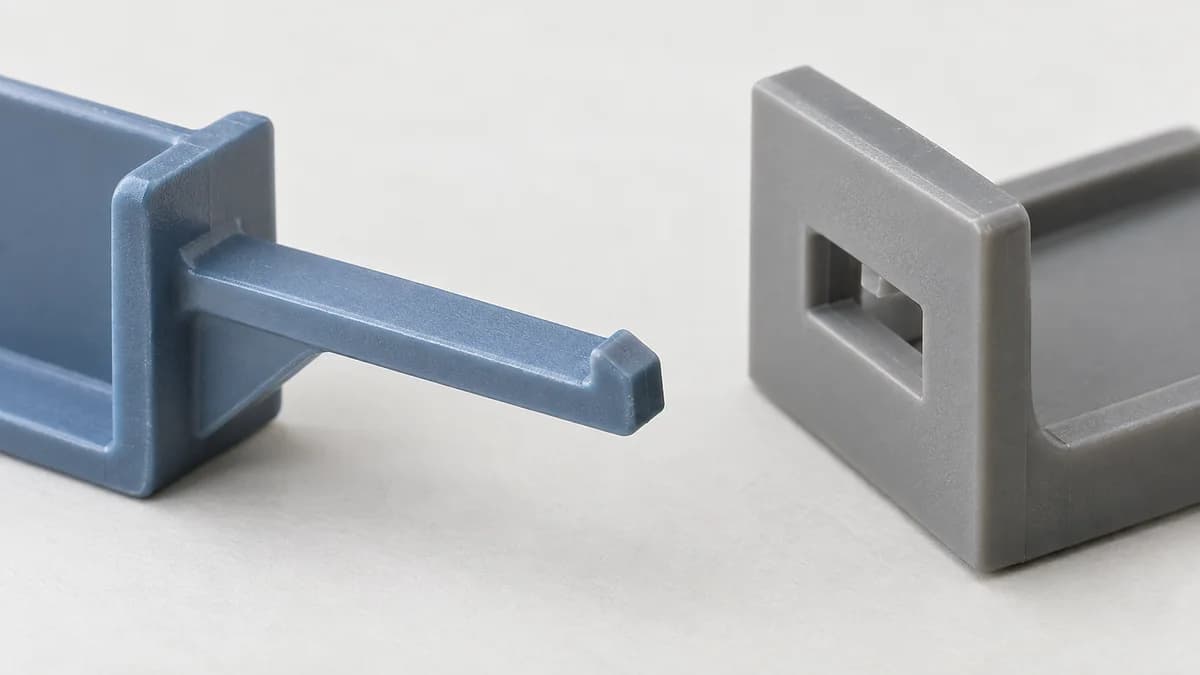

Un bras de clip doit se déplacer pour laisser passer son accrochage. Il faut donc examiner l'assemblage complet, pas seulement la pièce rompue. Où le contact commence-t-il ? Dans quelle direction les deux éléments avancent-ils ? À quel moment le bras est-il le plus écarté ? Que doit-il retenir une fois en place ?

La présentation technique Snapfit de BASF relie les dimensions du bras et les angles d'accrochage aux efforts, au déplacement nécessaire et à la déformation du matériau. Elle distingue notamment l'effort d'assemblage de celui nécessaire pour séparer la liaison. Ces grandeurs ne se remplacent pas les unes les autres.

Pour préparer la revue, retrouver sur la définition de l'assemblage :

• la partie du bras réellement libre de fléchir ;
• l'obstacle que le crochet doit franchir ;
• les surfaces censées guider l'engagement ;
• la position finale attendue et le moyen de vérifier qu'elle est atteinte ;
• le mode de démontage, lorsqu'il fait partie de l'usage prévu.

Si le trajet réel n'est pas clair, le faire décrire par la personne qui réalise le montage. Une courte séquence filmée dans des conditions maîtrisées peut documenter ce qu'une photographie isolée ne montre pas. Elle ne donne cependant ni une mesure d'effort ni une validation de conception.

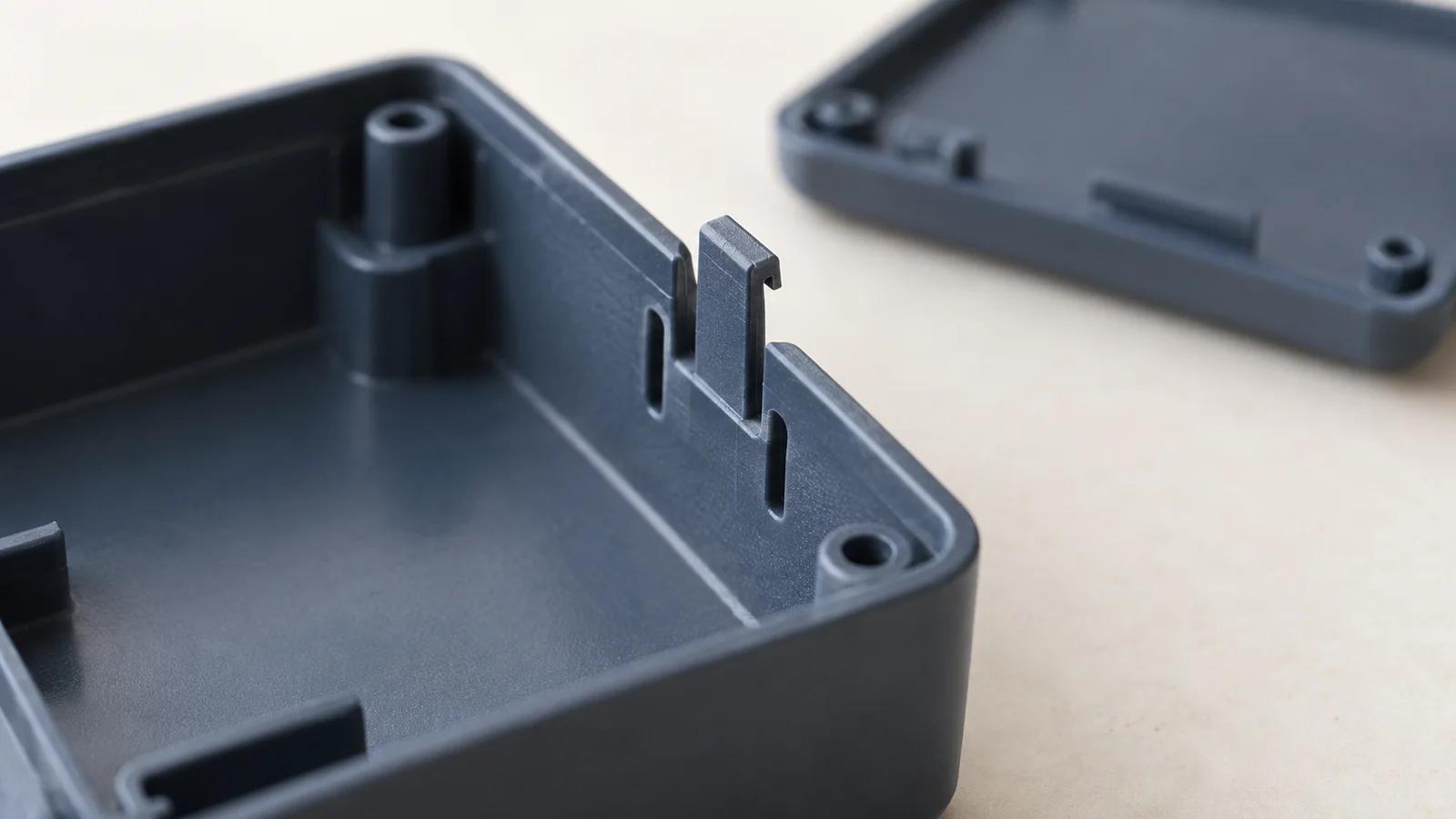

Ce raisonnement s'applique notamment aux assemblages de boîtiers et pièces de connectique, mais aussi à d'autres petites pièces techniques. Le besoin doit être exprimé dans le langage de la fonction : fermer, positionner, retenir ou permettre un accès de maintenance. « Il faut que ça clipse » ne dit pas encore ce que la liaison doit supporter après sa fermeture.

Regarder les deux côtés de l’assemblage

3. Comparer la déformation admissible, pas seulement la rigidité

Une matière plus rigide n'est pas nécessairement une meilleure matière pour un clip qui doit fléchir. Il faut distinguer l'opposition au déplacement et la déformation que le grade peut accepter. Demander seulement « plus de résistance » laisse ouverte la propriété recherchée.

Le manuel technique polyester de Celanese, dans ses sections sur les assemblages clipsés, recommande de s'appuyer sur les données de déformation et distingue montage unique et usage répété. Pour les polyesters renforcés qu'il décrit, il relève une déformation à rupture généralement plus faible que celle de grades non renforcés. Ce n'est ni une interdiction des renforts, ni une règle de sélection valable pour tous les polymères.

La discussion avec le fournisseur matière devrait porter sur une référence précise, ses données applicables et leurs conditions de mesure. Un nom de famille tel que PA ou PBT ne constitue pas un dossier de choix. Demander quelles données répondent à l'usage prévu, lesquelles manquent et quels essais permettraient de départager les candidats.

La matière ne dispense pas non plus de revoir la forme. Celanese attire l'attention sur le pied du bras et son raccordement, zone à ne pas sursolliciter. Cela justifie un examen local ; pas l'ajout automatique d'une épaisseur, d'une nervure ou d'un rayon standard. Une modification doit être regardée avec l'assemblage entier.

Avant de changer de grade, poser la décision par écrit : cherche-t-on à faciliter le passage au montage, à préserver le maintien après assemblage ou à autoriser davantage de démontages ? Ces objectifs doivent être vérifiés séparément. Un essai qui répond au premier ne démontre pas les autres.

Lorsque la modification dépasse le seul clip, il devient utile de réexaminer ensemble fonction, matière et géométrie. La revue DFM élargit alors la discussion aux conséquences sur la fabrication, sans remplacer l'étude du comportement de l'assemblage.

Trois repères sur un bras de clip

4. Remettre les essais dans leurs conditions réelles

Deux essais décrits par « même pièce, même matière » ne sont pas nécessairement comparables. Quelle température a été relevée ? Comment les pièces ont-elles été conservées ? Combien de manipulations ont précédé l'observation ? Le montage a-t-il suivi le même trajet et la même méthode ?

BASF détaille les conditions utiles à la caractérisation mécanique des polymères : température, vitesse de sollicitation, teneur en humidité et, pour les plastiques à fibres courtes, direction liée à leur orientation. Une valeur de fiche technique doit donc rester associée à ses conditions, plutôt qu'être traitée comme une propriété constante de toute pièce.

Les polyamides donnent un exemple concret. BASF décrit leur prise d'humidité après moulage et ses conséquences dimensionnelles possibles sur l'assemblage. Son approche de l'historique de conditionnement avec MUSE rappelle l'intérêt de savoir d'où part la pièce. Cela ne signifie pas qu'une casse impose d'humidifier le clip : aucune recette de conditionnement ne peut être déduite de ce seul symptôme.

Dans le dossier d'essai, enregistrer les conditions disponibles et signaler celles qui ne le sont pas. Si la rupture n'apparaît qu'après une exposition, décrire le produit en contact, la durée et le moment de l'observation, sans attribuer d'emblée la cause à une attaque chimique.

Le prochain essai doit répondre à une question précise. Reproduire le montage dans un état identifié permet de discuter un résultat. Multiplier les essais sans retrouver les conditions laisse surtout davantage de pièces difficiles à comparer.

5. Préparer une comparaison qui permet de décider

Avant d'engager une nouvelle matière ou une modification du clip, établir une référence de comparaison. Elle doit désigner les pièces, leur version et les conditions retenues. Quand plusieurs éléments changent ensemble, l'indiquer : le résultat ne permettra pas forcément d'isoler ce qui a joué.

Voici une fiche courte à reprendre pour préparer la revue :

1. Pièces examinées : références des deux éléments assemblés, indices des plans, photos et échantillons identifiés. Indiquer quels assemblages ont été conservés intacts.
2. Matière connue : grade, lot et documents disponibles, avec l'état de conservation ou de conditionnement connu. Laisser visibles les informations manquantes.
3. Incident observé : endroit de la rupture, étape du montage ou du démontage, manipulations antérieures et différence constatée avec la référence de comparaison.
4. Fonction attendue : méthode de montage, maintien demandé, besoin de démontage, environnement d'usage et critères d'acceptation à définir avec le projet.
5. Question du prochain essai : hypothèse examinée, changement prévu, résultat à observer et personne chargée de conclure. Conserver le lien entre cette question et les pièces obtenues.

Cette fiche n'est pas un protocole de qualification. Elle aide à convenir de celui qui sera nécessaire. Les moyens de mesure, les échantillons et les critères doivent être choisis pour la fonction réelle, sans recopier une quantité ou un seuil trouvés sur une autre application.

La revue peut aboutir à des suites différentes : retrouver les données du grade avant de poursuivre, étudier une géométrie différente, comparer d'autres matières ou examiner la fabrication si les observations l'orientent ainsi. Aucune de ces pistes ne doit être présentée comme la cause confirmée avant vérification.

Changer de matière sans documenter l'assemblage change une hypothèse ; cela ne démontre pas que le problème est résolu. Une décision utile précise ce qui a été vérifié, ce qui reste ouvert et la prochaine preuve attendue. Le dossier reste exploitable même si le premier candidat matière n'est finalement pas retenu.

Questions fréquentes

Une matière plus rigide empêche-t-elle un clip de casser ?

Non, pas à elle seule. La rigidité n'indique pas toute la déformation que le grade peut accepter au passage de l'accrochage. Il faut examiner la géométrie, le déplacement demandé et les données matière applicables. Le choix doit aussi préserver la fonction de maintien après montage : faciliter l'engagement ne suffit pas à valider la liaison.

Un plastique renforcé convient-il forcément mal au clipsage ?

Non. La présence d'un renfort ne décide pas seule de l'aptitude au clipsage. Il faut identifier le grade et disposer de données adaptées à la sollicitation. La comparaison ne se réduit pas à « chargé contre non chargé » : la forme du bras, le besoin de démontage et les conditions de service font partie de la décision.

Pourquoi comparer les essais à température et conditionnement identifiés ?

Parce que les propriétés mécaniques et, selon la matière, les dimensions peuvent dépendre de ces conditions. Sans elles, une différence entre essais reste difficile à interpréter. Identifier l'état des pièces ne prouve pas la cause de la casse, mais évite de présenter comme identiques deux situations qui n'ont pas été documentées de la même façon.

Peut-on changer de grade sans réexaminer la pièce et l'assemblage ?

Pas en considérant la substitution comme déjà validée. Le nouveau grade est un candidat à évaluer avec les fonctions attendues et les conditions de fabrication et d'usage. Il faut définir ce que les essais doivent démontrer, puis conserver leurs résultats. Un montage réussi ne suffit pas à conclure sur le maintien ou les démontages prévus.
