DFM injection plastique : 8 questions à trancher avant le moule
CF INJECTION, Kevin Bouldron
Sommaire
Une revue DFM (Design for Manufacturing, ou conception pour la fabrication) en injection plastique sert à rendre explicites les décisions que la fabrication du moule va bientôt rendre coûteuses à modifier. Avant de parler dépouille ou point d’injection, il faut savoir ce que la pièce doit faire, quelles surfaces seront vues et quels écarts sont acceptables. Chez CF Injection, Chambly (Oise), en France, cette lecture commence donc par le besoin réel, puis relie la CAO, la matière, l’architecture du moule et les critères de validation.
Huit questions structurent cette revue. Elles ne remplacent ni le calcul, ni la simulation, ni les essais. Elles permettent au BE, à l’injecteur et au mouliste de travailler sur les mêmes hypothèses avant que les modifications ne touchent l’acier.
1. Quelle fonction doit rester prioritaire ?
La première question n’est pas géométrique : la pièce est-elle d’abord visible, mécanique ou destinée à assurer une interface ? Une face d’aspect, une portée d’étanchéité, une zone de clipsage et un logement de composant ne tolèrent pas les mêmes marques ni les mêmes déformations. Si tout est déclaré critique, rien ne l’est vraiment. Le plan doit hiérarchiser les surfaces et expliquer leur fonction.
Cette hiérarchie permet de répondre à la deuxième question : quelles zones sont réellement critiques ? Pour chacune, le dossier devrait indiquer le rôle attendu, la cote ou l’état de surface concerné, le moyen de contrôle envisagé et le défaut qui rendrait la pièce inutilisable. Une tolérance isolée n’explique pas si elle protège un assemblage, un déplacement ou seulement une préférence de conception.
Le pôle mouliste résume le point de départ ainsi : « La première question qu’on pose : cette pièce, on la voit ou elle travaille ? » La réponse guide le plan de joint, le point d’injection, la position probable des lignes de soudure et les zones où l’éjection peut laisser une trace.
Une revue DFM ne valide pas seulement une géométrie : elle rend visibles les arbitrages que le moule va figer.
2. L’environnement d’usage et la matière sont-ils suffisamment cadrés ?
La troisième question porte sur les contraintes d’usage qui pilotent le choix du grade matière. Il faut décrire les sollicitations mécaniques, la température, les produits en contact, l’exposition extérieure éventuelle, la durée d’utilisation attendue, l’assemblage et l’aspect recherché. Le nom d’une famille de polymères ne suffit pas : le grade retenu influe sur le retrait, l’écoulement, la transformation et le comportement au démoulage.
Le guide de conception pièce et moule de Covestro rappelle que ses données dépendent des résines et des grades cités, et recommande une analyse d’ingénierie ainsi que des essais dans les conditions d’usage réelles. C’est la bonne discipline : une recommandation fabricant est une base de travail, pas une propriété transférable à toutes les matières.
Si le grade n’est pas encore arrêté, la revue DFM doit au minimum enregistrer les contraintes, les candidats envisagés et les essais restant à mener. Les choix d’outillage dépendants de la matière restent alors identifiés comme provisoires. Mieux vaut conserver une décision ouverte et visible que construire le moule sur une matière supposée.
3. La géométrie remplit-elle, refroidit-elle et se démoule-t-elle ?
La quatrième question examine les épaisseurs et leurs transitions. Une variation brutale peut modifier le chemin d’écoulement et le refroidissement local. Autodesk relie les variations d’épaisseur aux risques de remplissage incomplet, de lignes de soudure, de retassure et de gauchissement. Cette relation ne donne pas une épaisseur universelle : la géométrie complète, le grade et les conditions de transformation restent à considérer ensemble.

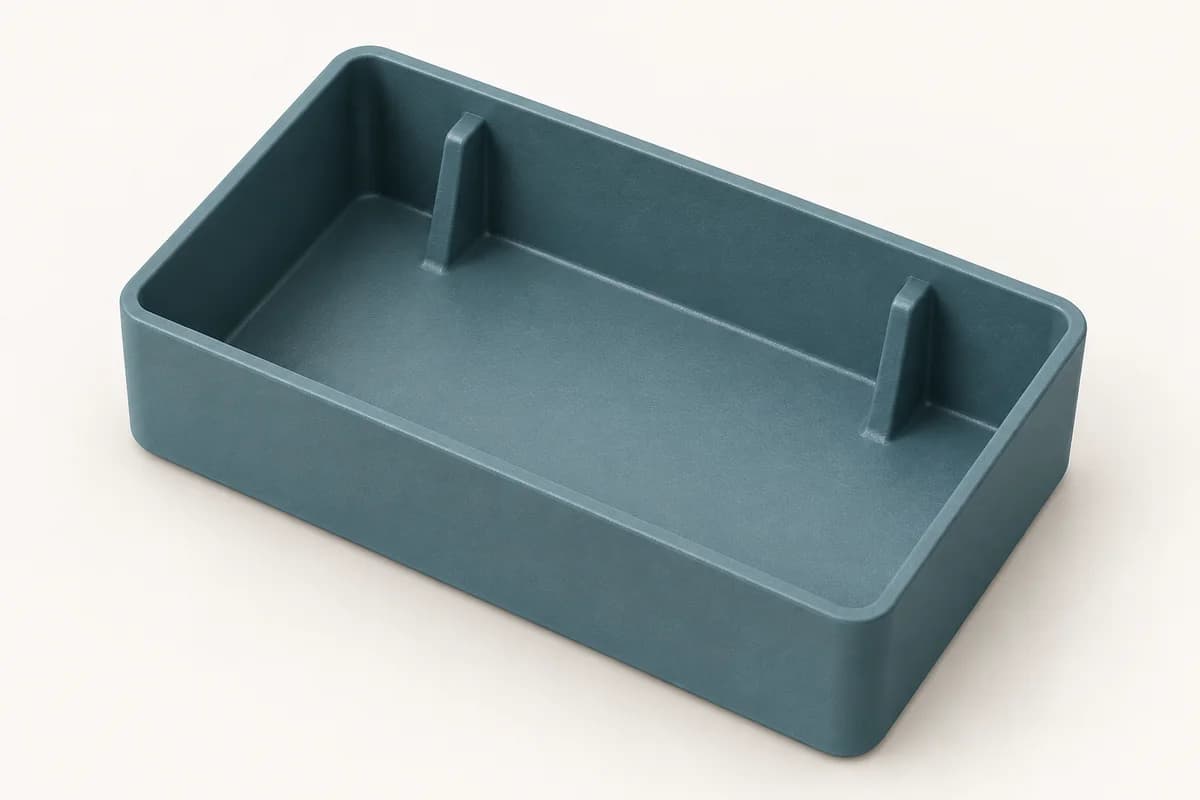

La revue suit alors le trajet probable de la matière : où rencontre-t-elle une section restrictive ? Où une masse locale refroidira-t-elle différemment ? Les nervures et bossages renforcent-ils une fonction ou créent-ils une accumulation ? Les angles internes peuvent-ils recevoir des rayons compatibles avec l’usinage et l’écoulement ? L’objectif n’est pas de rendre toutes les parois identiques à tout prix, mais de justifier les écarts et d’en mesurer les conséquences.
La cinquième question concerne la direction de démoulage et les contre-dépouilles acceptées. La direction d’ouverture doit être choisie avant d’évaluer les dépouilles, car une même face change de statut lorsque cette direction change. Autodesk définit la dépouille comme l’inclinaison qui facilite l’éjection et précise qu’elle dépend notamment de la matière et de la finition de surface. Il n’existe donc pas un angle à recopier sans contexte.
Une contre-dépouille n’est pas nécessairement une erreur. Elle peut répondre à une fonction de clipsage ou imposer un mouvement supplémentaire dans le moule. Elle doit surtout être repérée, expliquée et arbitrée : la conserver, modifier la pièce ou accepter une architecture d’outillage plus complexe.
Pour approfondir les principes de conception d’une pièce injectée, le guide général du site complète cette revue. Ici, le sujet reste la décision projet : qui accepte chaque conséquence, et sur quelle preuve ?
4. Où placer plan de joint, point d’injection, lignes de soudure et éjection ?
La sixième question regroupe des choix interdépendants. Le plan de joint détermine la séparation des parties du moule et peut laisser une trace. Le point d’injection définit l’entrée de matière et peut laisser un vestige de seuil ou de dégattage, selon le système retenu. Les fronts d’écoulement peuvent se rejoindre en formant une ligne de soudure. Enfin, les éjecteurs appliquent un effort sur la pièce pour la sortir du moule et peuvent eux aussi marquer une surface.
On ne place donc pas chacun de ces éléments dans son coin. Une face cachée peut sembler idéale pour le point d’injection, mais produire un chemin d’écoulement défavorable. Déplacer ce point peut améliorer le remplissage tout en reportant une ligne de soudure sur une zone chargée. Une éjection discrète visuellement peut manquer d’appui ou solliciter une paroi fragile.
Les règles de placement des points d’injection d’Autodesk Moldflow relient leur position à l’orientation de la matière, au gauchissement, aux pièges d’air, aux marques et aux lignes de soudure. La source recommande aussi d’éloigner l’entrée des zones chargées et de tenir compte de l’aspect. Ces principes servent à comparer des scénarios ; ils ne désignent pas automatiquement le bon emplacement sur une pièce réelle.
La septième question est alors directe : où et comment éjecter sans marquer une zone utile ou visible ? Il faut identifier les surfaces d’appui disponibles, les zones interdites et le côté sur lequel la pièce doit rester à l’ouverture. Le Design for Moldability Toolkit de Protolabs regroupe justement noyau et empreinte, dépouilles, points d’injection et éjecteurs parmi les avis de moulabilité à traiter sur la CAO.
Le bon emplacement du point d’injection dépend d’abord de ce que la pièce doit faire — et de ce que l’utilisateur ne doit pas voir.
5. Les objectifs qualité et l’économie du moule sont-ils explicites ?
La huitième question demande ce qui permettra de déclarer la conception acceptable. Le dossier doit distinguer les exigences fonctionnelles, dimensionnelles et visuelles. Pour chacune : quelle zone contrôler, par quelle méthode, à quel stade et selon quel critère décidé par le projet ? Une mention générale comme « sans défaut » ne permet ni de concevoir le moule ni d’accepter les premières pièces.
La validation technique doit aussi rencontrer l’hypothèse économique. Le volume prévisionnel, ses variations possibles, la durée du programme et le besoin de flexibilité influencent le nombre d’empreintes et le niveau de complexité pertinent. Aucun seuil générique ne décide à la place du client.
« Le nombre d’empreintes est d’abord une décision économique », rappelle le pôle mouliste. Celui-ci part de l’étude du client, en vérifie la faisabilité et propose des correctifs lorsque le prix de l’outillage, le remplissage ou la cadence visée imposent un autre compromis. Le scénario retenu doit donc être écrit, avec ses hypothèses, plutôt que présenté comme une conséquence automatique du plan.
Cette logique diffère du travail nécessaire pour valider ou mettre au point un moule existant. Sur un nouvel outillage, les décisions sont encore modifiables dans la CAO et l’étude. Sur un moule déjà fabriqué, il faut partir de l’acier présent, de son historique disponible et de son comportement en presse.
6. La revue est-elle réellement clôturée ?
Une réunion tenue ne signifie pas qu’une revue DFM est close. Elle l’est lorsque les entrées sont disponibles, que les hypothèses sont identifiées et que chaque décision ouverte possède un responsable et une prochaine preuve attendue.
Avant de lancer la conception détaillée du moule, le dossier devrait réunir :
- la CAO dans une version identifiée et un plan fonctionnel cohérent avec elle ;
- la priorité de la pièce et la liste des zones critiques ;
- le grade matière retenu ou, à défaut, les contraintes d’usage et les candidats à départager ;
- les surfaces visibles, les interfaces, les zones interdites aux marques et les défauts acceptables ;
- la direction de démoulage, les contre-dépouilles connues et les mouvements d’outillage envisagés ;
- les scénarios étudiés pour le plan de joint, l’injection, les lignes de soudure et l’éjection ;
- les hypothèses de volume, d’empreintes et d’évolution du programme ;
- les méthodes de contrôle, les critères d’acceptation et la liste des décisions encore ouvertes.
La simulation de remplissage peut éclairer plusieurs de ces points, mais elle ne ferme pas seule la revue. Elle travaille avec une géométrie, une matière et des conditions modélisées. Les résultats doivent rester reliés au cahier des charges, aux choix de l’outillage et aux essais du projet.
Questions fréquentes
Qu’est-ce qu’une revue DFM en injection plastique ?
Une revue DFM confronte la fonction de la pièce, sa géométrie, la matière envisagée, le procédé d’injection et l’architecture du moule. Son but est de rendre visibles les choix et les risques avant l’outillage. Elle ne se limite pas à contrôler des dépouilles ou à produire un rapport automatique de moulabilité.
À quel moment réaliser l’analyse DFM ?
Elle doit commencer lorsque la fonction, les interfaces et une première CAO sont suffisamment définies pour être discutées, mais avant de figer la conception du moule. Une nouvelle passe est utile après toute modification importante de géométrie, de grade matière, de besoin fonctionnel ou d’hypothèse de production.
Quelles données transmettre à l’injecteur avant de concevoir le moule ?
Transmettez une CAO versionnée, le plan fonctionnel, les contraintes d’usage, le grade matière ou ses critères de choix, les zones critiques, les exigences d’aspect, les interfaces, les critères de contrôle et les hypothèses de volume. Signalez aussi ce qui reste à décider : une inconnue déclarée se traite, une hypothèse cachée se découvre trop tard.
La matière doit-elle être choisie avant le point d’injection ?
Le grade matière devrait être connu avant de figer le point d’injection, car son comportement d’écoulement et son retrait participent à la décision. S’il reste ouvert, les contraintes et les grades candidats doivent être documentés, puis les scénarios d’injection conservés comme provisoires jusqu’à la validation matière.
Une simulation de remplissage suffit-elle pour valider la conception ?
Non. Elle aide à comparer des hypothèses et à repérer des risques avec les données saisies. Elle ne remplace pas la revue fonctionnelle, la vérification du grade, l’analyse du moule, les critères d’acceptation ni les essais. Une simulation convaincante sur de mauvaises hypothèses reste une réponse à la mauvaise question.
