Reprise de moule d’injection : le diagnostic avant production

La reprise d’un moule d’injection commence par un diagnostic, pas par une commande de pièces. Il faut réunir le dossier disponible, examiner l’outillage et sa compatibilité avec l’installation prévue, puis réaliser des essais lorsque les conditions le permettent. La décision se prend ensuite sur les pièces obtenues, les constats et les exigences du projet. Un moule disponible n’est pas encore une production validée.

Chez CF Injection, Chambly (Oise), l’audit d’un moule existant tient compte de son histoire, même lorsque celle-ci est incomplète. Ce guide aide l’acheteur et le bureau d’études à préparer cet échange et à demander une restitution utile, sans présumer qu’une réparation sera nécessaire ou suffisante.

À retenir

• Signaler les inconnues vaut mieux que compléter le dossier de mémoire.
• Séparer l’état du moule, les conditions d’essai et l’acceptation des pièces.
• Comparer les suites possibles avant d’engager des travaux.

1. Reconstituer le dossier avant de déplacer le moule

Le premier travail consiste à relier trois éléments : l’outillage reçu, la pièce attendue aujourd’hui et ce qui a réellement été produit auparavant. Ils ne correspondent pas nécessairement à la même version. Une ancienne pièce peut servir de témoin sans constituer la référence à reproduire.

Rassembler les plans disponibles, leur indice, les fichiers de définition et les derniers échantillons identifiés. Préciser ce qui fait foi en cas d’écart entre un plan et une pièce conservée. Si personne ne peut confirmer cette référence, inscrire la question dans le dossier avant de demander un verdict de conformité.

L’historique matière mérite la même attention. Une désignation de famille n’est pas un grade identifié. Transmettre la référence effectivement utilisée si elle est connue, avec les documents disponibles. Sinon, écrire « grade inconnu ». Le pôle mouliste de CF Injection souligne justement l’intérêt de connaître les matières passées dans un moule et leur grade pour en comprendre l’histoire.

Ajouter les anciens réglages, les interventions connues et les observations de production : quel défaut était signalé, sur quelles pièces, avant ou après quelle réparation ? Un commentaire comme « il fonctionnait bien » aide moins qu’un échantillon daté accompagné de la réserve qui avait été acceptée.

Le document de préparation au transfert de Texas Injection Molding distingue collecte des informations, inspection de l’outillage, exigences qualité et établissement du procédé avant approbation de la production. C’est un exemple de démarche industrielle, pas une procédure à recopier telle quelle.

Enfin, expliquer pourquoi le moule revient en service : remplacement d’un fournisseur, relance d’une référence ou besoin de pièces de remplacement. Le diagnostic doit répondre au besoin actuel, pas seulement reconstituer le passé.

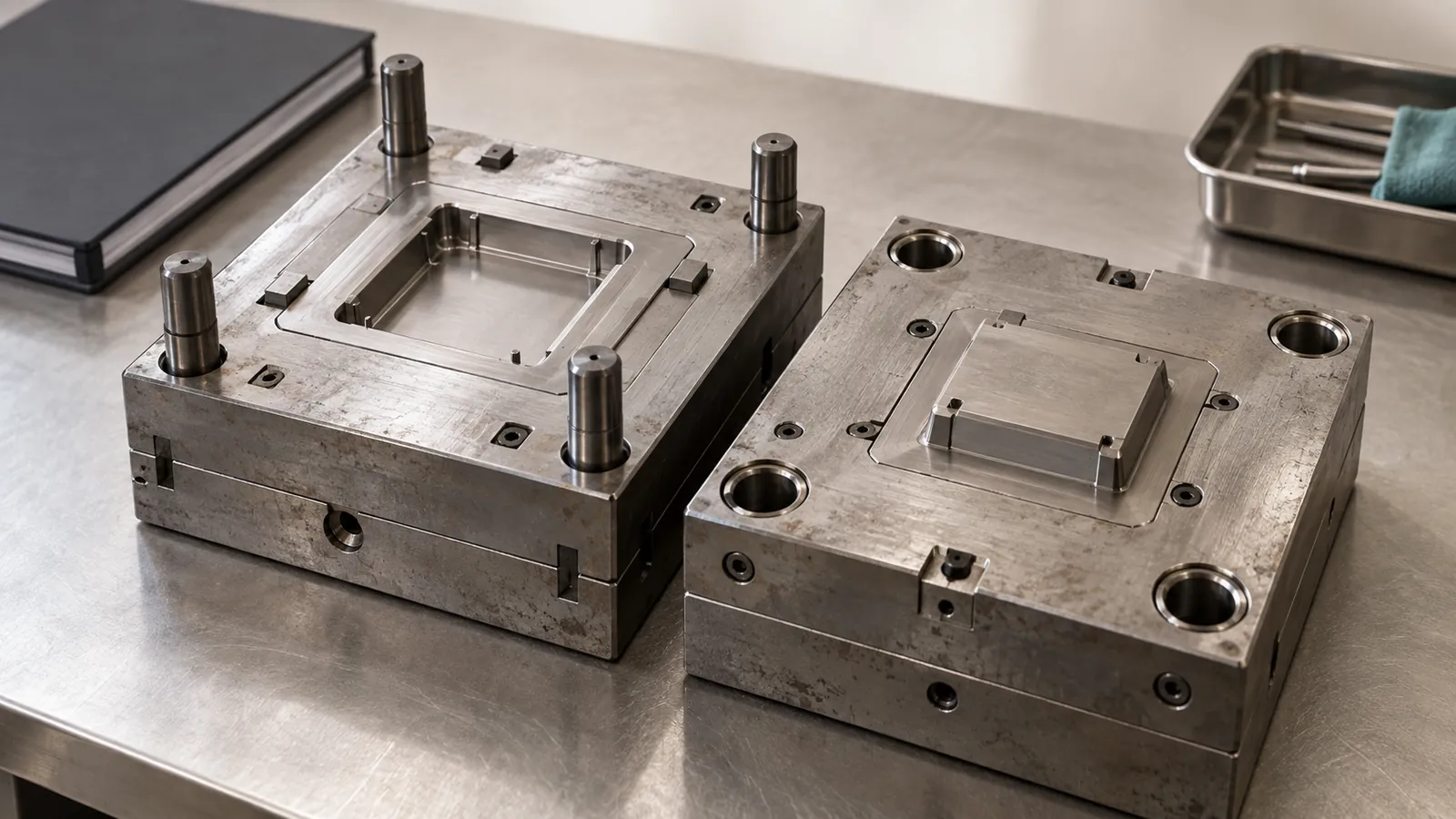

2. Inspecter l’existant et vérifier les conditions d’essai

Une photographie extérieure ne suffit pas à décrire l’état d’un moule. L’examen doit distinguer ce qui est constaté, ce qui reste inaccessible à ce stade et ce qui nécessitera une vérification complémentaire. Pour l’acheteur, l’enjeu n’est pas de réaliser l’inspection lui-même, mais d’en connaître le périmètre.

Trois questions évitent de tout mélanger :

• Dans quel état est l’outillage ? Les professionnels examinent notamment les empreintes, les mécanismes, l’éjection, l’alimentation et les circuits thermiques selon sa construction.
• Peut-il être essayé sur l’installation prévue ? La compatibilité du moule et de ses interfaces doit être vérifiée avec l’atelier qui le reçoit. Son utilisation passée ailleurs ne répond pas à cette question.
• Que devra démontrer l’essai ? Cette réponse dépend de la pièce et des critères convenus, pas du seul état apparent de l’acier.

Les circuits de refroidissement illustrent cette distinction. Des dépôts ou de la corrosion peuvent perturber la circulation et les échanges thermiques, comme le décrit DME dans sa documentation sur le refroidissement des moules. Un aspect extérieur rassurant ne permet donc pas, à lui seul, de conclure à leur bon fonctionnement.

Demander que les traces observées soient décrites sans leur attribuer immédiatement une cause. Une usure présumée et une usure confirmée ne justifient pas la même commande de travaux. Si une incompatibilité ou un problème de sécurité empêche l’essai, il faut d’abord le lever avec les professionnels concernés. Un dossier incomplet n’autorise pas un montage à l’aveugle.

3. Essayer le moule sans recopier aveuglément l’ancien réglage

L’ancienne fiche de réglage est une information précieuse. Ce n’est pas un bouton « reproduire ». Elle décrit une situation passée qu’il faut relier à la matière, au moule, à l’installation et aux pièces produites à ce moment-là.

RJG explique que les paramètres machine ne représentent pas toujours les conditions réelles dans l’empreinte. Le comportement de la matière, l’équilibre du moule et la dynamique de la machine interviennent également. La conséquence pour une reprise est simple : retrouver des valeurs sur un écran ne démontre pas que l’on a retrouvé le même résultat.

Un moule déjà utilisé n’est pas un procédé déjà validé sur une nouvelle installation. C’est la raison de l’essai et de son examen, non une obligation de remplacer systématiquement l’outillage.

Avant l’essai, poser la question à laquelle il doit répondre. Cherche-t-on à observer le fonctionnement du moule, à comprendre une réserve connue ou à présenter des pièces pour contrôle ? Ces objectifs peuvent se succéder, mais leur résultat ne se résume pas au même « ça marche ».

Chez CF Injection, les essais sont consignés et les dossiers de réglage versionnés. Les observations accompagnent les paramètres : ce qui a été vu sur les pièces fait partie de l’information conservée. Cette pratique évite de faire reposer une relance sur un souvenir d’atelier.

Pour exploiter le résultat, demander quelles pièces correspondent à quelles conditions d’essai et quelle version du dossier les accompagne. En cas de nouvel essai, cette identification permet de comparer les éléments examinés sans mélanger les lots ni les conclusions.

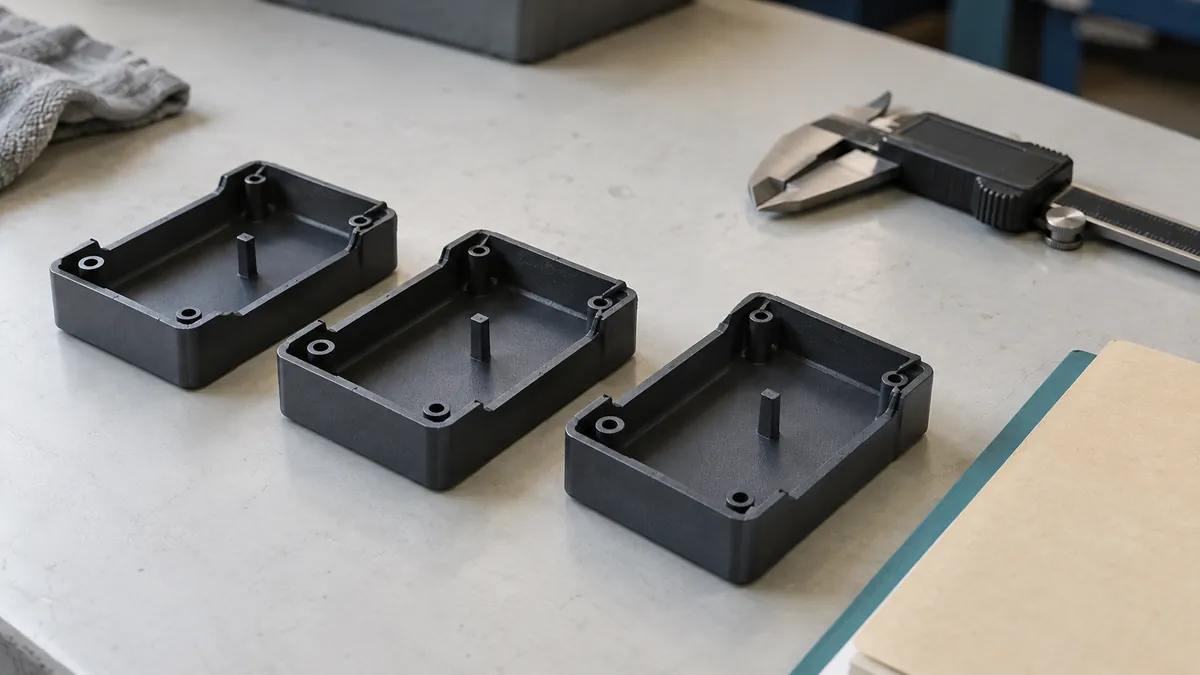

Des pièces d’essai à relier au dossier

4. Demander un diagnostic qui permet de décider

« Moule à reprendre » n’est pas une restitution suffisante pour engager une dépense. Il faut savoir ce qui a été observé, ce qui est supposé et ce que la prochaine intervention doit vérifier ou corriger. La différence est importante lorsqu’un essai laisse plusieurs explications ouvertes.

Pour préparer la décision, une restitution peut être organisée autour de cinq éléments :

• le constat localisé et les conditions dans lesquelles il a été relevé ;
• les pièces, photographies ou mesures permettant de le retrouver ;
• l’hypothèse retenue, séparée des faits établis ;
• les réserves qui empêchent encore de conclure ;
• la prochaine vérification, son responsable et le critère de clôture attendu.

Cette trame est une aide à la discussion, pas un formulaire normatif. Elle sert notamment à distinguer « pièce obtenue », « caractéristique contrôlée » et « exigence acceptée ».

Les dimensions importantes pour l’usage, les fonctions à assurer et l’aspect attendu doivent être explicités avec leurs contrôles. Protolabs présente cette logique à travers les caractéristiques critiques pour la qualité : signaler ce qui compte pour la pièce et clarifier le travail d’inspection. Cela ne dispense pas de respecter les autres exigences convenues.

La procédure d’échantillonnage publiée par Texas Injection Molding distingue également essais, pièces et documentation, avec un niveau d’échantillonnage défini selon le besoin client. Ses quantités et modalités lui sont propres. Le point à retenir est la distinction entre avoir réalisé un essai et disposer des éléments nécessaires pour accepter la suite.

Du constat à la décision de reprise

5. Relancer, corriger ou remplacer : comparer les scénarios

Le diagnostic d’un moule d’injection existant peut conduire à plusieurs suites. Aucune n’est automatique.

Poursuivre la validation sans reprise majeure. Les constats peuvent permettre de continuer les contrôles prévus. Ce n’est pas encore une autorisation générale de produire : les réserves restantes et les critères d’acceptation doivent être traités.

Corriger puis réessayer. Une remise en état ou une mise au point peut être proposée avec un objectif explicite. Demander ce que le nouvel essai devra démontrer, et ce qui se passera si la réserve subsiste.

Étudier une autre solution. Si la reprise paraît inadaptée, comparer la poursuite des travaux à une autre option d’outillage. Lorsque la conception de la pièce doit elle-même être revue, les décisions DFM à reprendre avant un nouveau moule ouvrent un sujet différent du simple diagnostic de l’existant.

La bonne question n’est pas seulement « peut-on réparer ? », mais « quelle reprise est justifiée par le besoin à venir ? ». Cette logique rejoint la position du pôle mouliste de CF Injection : proposer une remise en état lorsqu’elle présente un intérêt économique pour le client.

La comparaison doit faire apparaître les travaux envisagés, les essais et contrôles, l’immobilisation, les incertitudes restantes et la demande future. Le prix de réparation seul ne décrit pas l’engagement total.

6. La fiche à transmettre pour lancer le diagnostic

Voici une fiche d’entrée à reprendre dans un échange avec l’atelier CF Injection à Chambly, en France. Elle peut rester courte : des pièces jointes identifiées et des inconnues visibles valent mieux qu’un dossier volumineux mais ambigu.

1. Identité et version : référence du moule, pièce concernée, plan et indice faisant foi, fichiers disponibles.
2. Historique : dernière utilisation connue, motif de l’arrêt ou du transfert, réparations documentées, anciens réglages.
3. Matière : référence et grade connus, documents disponibles, informations encore à retrouver.
4. Défauts et échantillons : observations précises, pièces témoins identifiées, photographies et éventuelles réserves antérieures.
5. Exigences et contrôle : résultat attendu, critères d’acceptation disponibles, contrôles à convenir et interlocuteur qualité.
6. Besoin futur et inconnues : usage prévu, demande estimée, échéance souhaitée et questions non résolues.

Séparer les informations confirmées des estimations. Si une réponse manque, indiquer qui peut la rechercher. Le premier échange peut ainsi porter sur ce qui conditionne réellement le diagnostic.

Questions fréquentes

Peut-on reprendre un moule sans dossier technique ?

Un diagnostic peut être engagé avec un dossier incomplet, mais la faisabilité de la reprise reste à établir. Il faut transmettre les éléments disponibles et signaler les inconnues, notamment la référence pièce et l’historique matière. L’inspection permet de préciser les recherches nécessaires. Elle ne remplace pas la définition des exigences auxquelles les futures pièces devront répondre.

Un moule utilisé ailleurs est-il compatible avec une autre presse ?

Pas nécessairement. Son utilisation précédente ne prouve ni sa compatibilité avec l’installation d’accueil ni l’obtention de pièces acceptables sur celle-ci. L’atelier doit vérifier les conditions de montage et de fonctionnement avant tout essai. Les anciens réglages apportent un historique, mais leur recopie ne suffit pas à démontrer que le procédé répond au besoin actuel.

Faut-il réparer le moule avant de l’essayer ?

Cela dépend du constat initial. Un problème de sécurité ou une incompatibilité doit être levé avant tout essai. D’autres travaux peuvent nécessiter d’abord des observations en fonctionnement, si celui-ci est réalisable. Il faut donc distinguer l’intervention indispensable à l’essai d’une réparation proposée pour améliorer le résultat, puis convenir de la façon de vérifier son effet.

Une pièce d’essai conforme suffit-elle pour lancer la série ?

Non, pas à elle seule. Une pièce acceptée apporte une information sur les caractéristiques contrôlées et les conditions de cet essai. La décision de série doit répondre aux critères et au programme de validation convenus pour le projet. Demander ce qui a été vérifié, sur quels échantillons, et ce qui reste encore à accepter évite de conclure trop vite.

Faites examiner le moule avant d’engager la reprise

Pour préparer une reprise de moule d’injection, commencer par le dossier disponible et les questions encore ouvertes. Il n’est pas nécessaire de transformer une inconnue en certitude pour engager l’échange.

Demander le diagnostic d’un moule existant permet de présenter l’outillage et le besoin à CF Injection. Téléphone : +33 1 39 37 91 37. L’objectif est de définir les vérifications utiles avant de décider des travaux et de la suite du projet.
