Moule multi-empreintes : pourquoi les pièces diffèrent-elles ?
CF Injection
Sommaire
Avant de modifier le réglage ou de retoucher un moule multi-empreintes, il faut garder les pièces séparées par empreinte et par cycle, décrire l’écart, puis vérifier dans quelles conditions il se répète. Un remplissage inégal est une piste. Une différence de masse, d’aspect ou de cote ne suffit pas à la confirmer.
L’idée de corriger par le réglage mérite d’être examinée : elle peut éviter une intervention inutile. Mais l’amélioration doit tenir pour les autres empreintes aussi. Une pièce devenue conforme ne permet pas, à elle seule, de conclure.
Ces observations et la fiche de comparaison ci-dessous peuvent préparer un échange avec CF Injection, Chambly (Oise), en France, ou avec votre atelier habituel. Elles servent à choisir la prochaine vérification sur des faits, avant d’autoriser un essai ou des travaux.
Garder les repères d’empreinte et de cycle
Une empreinte est la cavité du moule qui donne sa forme à une pièce. Dans un moule multi-empreintes, plusieurs cavités produisent des pièces au cours du même cycle. Pour comparer des exemplaires censés être identiques, il faut pouvoir retrouver leur origine.

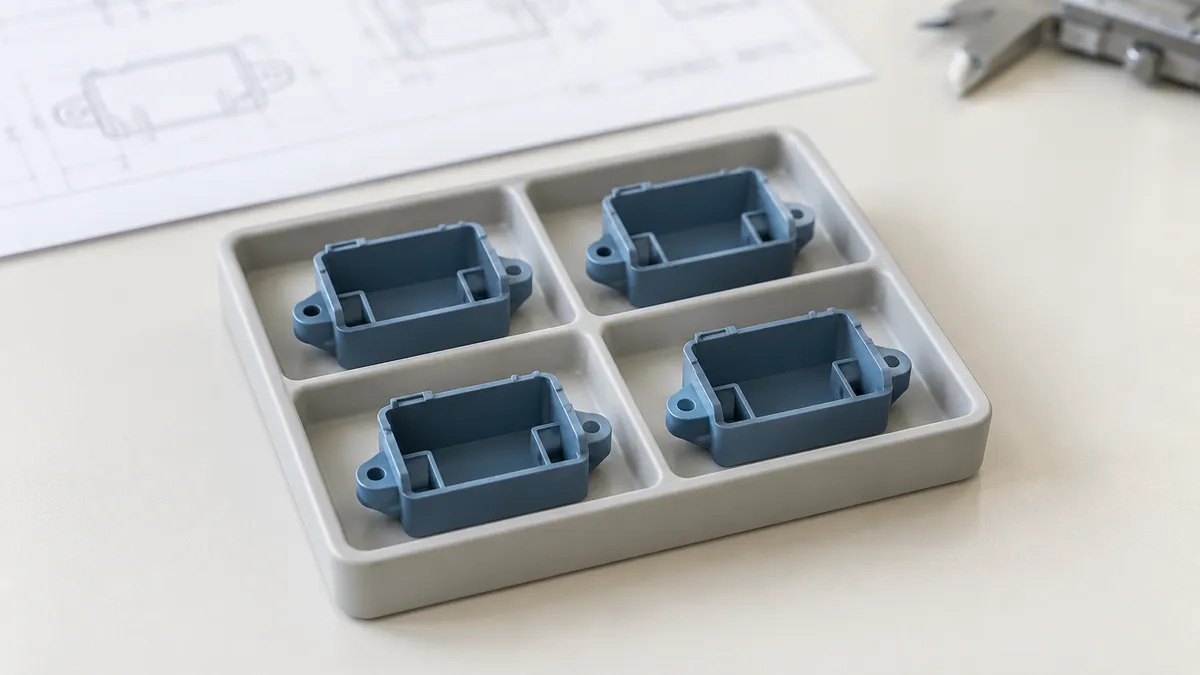

Conservez le repère d’empreinte existant et le lien avec le cycle prélevé, ou avec l’ordre d’échantillonnage convenu. Le conditionnement doit garder ces informations jusqu’au contrôle. Un repère sur une fiche sert peu si les pièces ont ensuite été réunies dans un même sachet.
La comparaison entre empreintes perd son utilité si l’on ne sait plus de quelle empreinte et de quel cycle provient chaque pièce. Si le lien manque, indiquez « origine non établie ». Attribuer une pièce à une empreinte d’après son défaut reviendrait à utiliser l’hypothèse comme preuve.
Observez ensuite la répartition de l’écart. Revient-il au même endroit sur les pièces d’une même empreinte ? Est-il visible sur plusieurs prélèvements ? Change-t-il après une interruption ou une modification consignée ? Ces réponses orientent les vérifications. Elles ne désignent pas encore la cause.
Le nombre de cycles à retenir et les conditions de prélèvement se définissent avec le responsable du contrôle, selon le problème. Une collection d’échantillons sans ordre connu ne remplace pas ce choix.
Préciser ce qui diffère entre les pièces
« Les pièces sont différentes » est un point de départ trop large. Localisez ce qui gêne, avec une photographie repérée et le critère du plan ou du cahier des charges concerné. Pour des interfaces et assemblages de connectique, par exemple, nommez la portée ou la zone d’assemblage à contrôler, plutôt que de conclure seulement que la pièce « monte mal ».
Une pièce incomplète présente un manque de matière. Une bavure correspond à de la matière en excès hors de la forme attendue. Un écart dimensionnel se juge sur une cote, avec sa méthode de mesure. Une déformation porte sur la forme ; le guide pour examiner une pièce déformée avant une retouche détaille cette autre enquête.
La masse finale, elle, décrit un résultat global. Sa comparaison suppose notamment une même référence de pièce, une matière connue et un état de mesure comparable. Elle ne révèle pas directement le déroulement du remplissage. Celui-ci est la phase d’entrée de matière dans l’empreinte ; le maintien qui suit peut encore apporter de la matière sous pression, tant que l’alimentation le permet.
Même une alimentation dessinée de façon symétrique ne garantit pas des écoulements identiques. Beaumont explique comment le cisaillement et l’échauffement dans les canaux, puis la répartition aux bifurcations, peuvent créer des conditions différentes. C’est un mécanisme possible, à distinguer d’une obstruction ou d’un autre défaut local. On ne peut pas le déduire de la seule apparence des pièces finies.
Vérifier avant de chercher un réglage correctif
L’équilibrage d’un moule multi-empreintes demande d’abord de savoir ce que l’on cherche à comparer. Commencez avec l’atelier par rapprocher les échantillons du dossier de fabrication et du contrôle prévu : référence et indice du plan, matière et grade connus, état du moule, version du réglage et changements enregistrés. Relevez aussi les informations manquantes. Cela évite de comparer des situations différentes sans le savoir.
Pour une pièce incomplète, RJG décrit plusieurs pistes, dont les évents, l’alimentation obstruée, la matière, les réglages et les problèmes mécaniques. La revue du dossier et l’examen du moule servent à choisir la vérification adaptée au constat.
Selon le constat, le professionnel pourra examiner les passages d’alimentation, les évents qui laissent sortir l’air, ou les conditions thermiques pertinentes. Demandez quelle observation soutient la piste retenue et quelle vérification permettrait de la départager d’une autre. Mieux vaut une question précise qu’une demande de contrôle de tout le moule.
Un essai ciblé peut ensuite éclairer le remplissage. RJG présente l’observation de pièces réalisées en « remplissage seul », sans maintien. De son côté, Beaumont utilise les masses de remplissages partiels pour étudier les écarts entre empreintes. Ces observations répondent à une question différente de la pesée des pièces finies. Leurs modalités relèvent du professionnel, de la matière et du moule ; ce ne sont pas des consignes à appliquer depuis un article.
Pour préparer l’essai avec l’atelier, convenez du résultat à observer, des conditions à conserver et de la manière de comparer avant et après. Si le réglage agit sur l’ensemble du moule, il faut aussi regarder son effet sur les autres empreintes. Corriger un manque d’un côté ne suffit pas si une autre pièce sort alors des exigences.
Préparer une fiche de comparaison exploitable
La fiche peut rester courte. En tête, indiquez la référence de pièce, le plan indicé, la matière et le grade s’ils sont connus, ainsi que la version du dossier d’essai. Puis utilisez un relevé par empreinte, relié aux prélèvements. La même présentation facilite la comparaison.
| Repère | Constat | Conditions | Suite à vérifier |
|---|---|---|---|
| Empreinte et cycle | Zone et défaut observés | État de la pièce au contrôle | Information manquante |
| Pièce conservée | Mesure ou photographie liée | Méthode et référence utilisées | Comparabilité des relevés |
| Essai identifié | Résultat avant et après | Changements consignés | Autres empreintes concernées |
Ce tableau est une trame à renseigner, sans valeurs d’exemple. Écrivez le constat avant l’hypothèse. « Manque localisé sur la zone repérée » décrit ce qui est visible. « Évent obstrué » demande une vérification distincte. Garder cette séparation rend l’échange plus précis, notamment lorsqu’un acheteur doit autoriser une intervention.
Ajoutez la méthode de contrôle, la référence d’acceptation utilisée et l’état des pièces lors de la mesure. Notez ce qui a changé entre les prélèvements, mais aussi ce qui reste comparable. Un changement non daté laisse un doute sur les pièces auxquelles il s’applique. Si deux relevés ne portent pas sur le même critère ou le même état de pièce, signalez cette limite avant de les rapprocher.

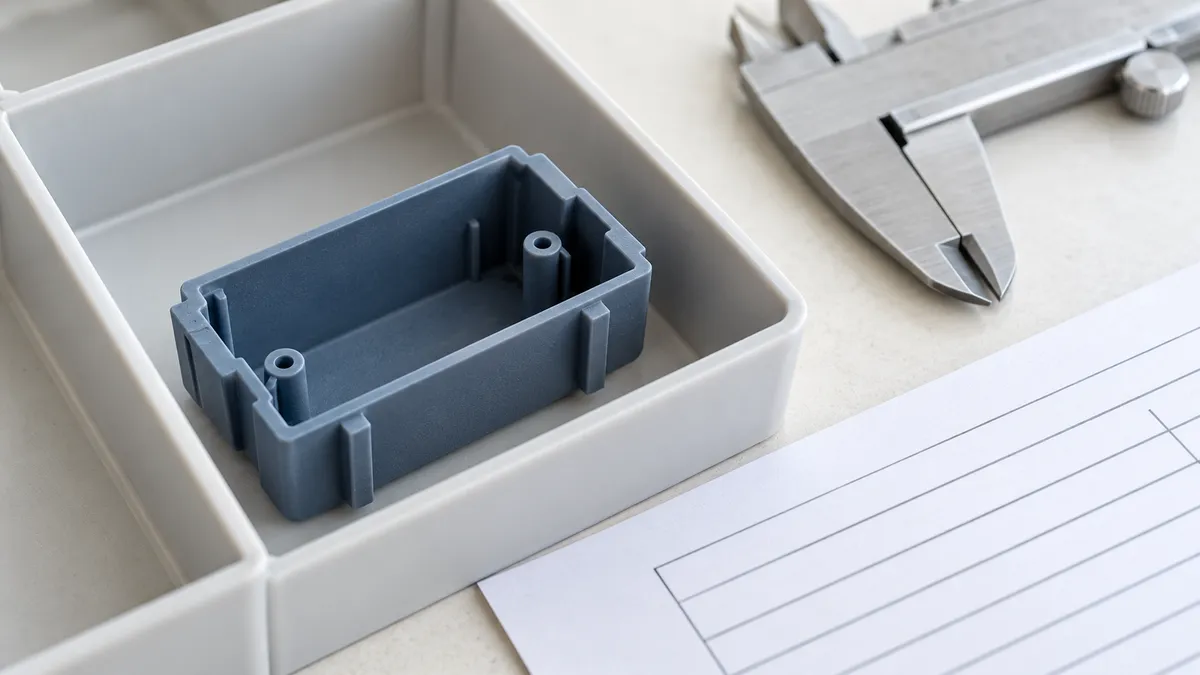

Gardez les échantillons propres, protégés et reliés au relevé. Le guide pour relier les échantillons et les documents de fabrication complète cette organisation sans imposer un système documentaire lourd.
Cette fiche ne définit ni une fréquence de contrôle universelle ni un seuil acceptable entre empreintes. Ces choix appartiennent au projet. Elle donne aux interlocuteurs les éléments nécessaires pour discuter le même écart, sur les mêmes pièces.
Décider d’une intervention et de son contrôle
Une différence entre empreintes décrit un résultat ; elle ne désigne pas encore la retouche à faire. La décision dépend de ce que les observations permettent d’établir.
Si l’origine des échantillons ou les conditions de contrôle restent incertaines, reprenez d’abord la collecte. Si l’examen révèle un élément obstrué ou endommagé, l’intervention peut porter sur ce constat, avec un contrôle de son effet. Si les pistes concernent le procédé, un essai défini avec l’atelier permettra de documenter la réponse des pièces.
Une évolution de l’alimentation, des conditions thermiques ou de l’outillage s’étudie lorsque les éléments recueillis la justifient. Les travaux de Wilczyński et Narowski sur les moules géométriquement équilibrés montrent l’influence combinée de la géométrie, des caractéristiques matière et des conditions de procédé. Leur démarche d’optimisation est liée au cas étudié. Elle ne fournit pas un réglage correctif à transposer à un autre moule.
Avant l’action, demandez quel effet est attendu, quelles pièces seront contrôlées et selon quels critères. Après l’action, comparez les résultats selon le programme convenu, sur toutes les empreintes pertinentes. Un bel échantillon isolé ne valide pas le fonctionnement du moule en série.
Précisez aussi ce qui permettra de clore l’essai et ce qui restera à vérifier ensuite. Réduire un écart de masse et obtenir des pièces conformes aux exigences sont deux résultats différents. Le compte rendu doit nommer celui qui a effectivement été observé. Si le résultat reste insuffisant, conservez les pièces et le relevé associés pour choisir la suite sans perdre les constats précédents.
Chez CF Injection, les essais sont consignés et les dossiers de réglage versionnés. Cette pratique documentée permet de retrouver les observations associées à un essai. Pour décider de la suite, le dossier doit faire apparaître ce qui a été vérifié, ce qui a changé et les questions encore ouvertes.
Questions fréquentes
Pourquoi des empreintes identiques donnent-elles des pièces différentes ?
Des formes identiques peuvent être alimentées dans des conditions différentes. Les caractéristiques de l’écoulement, l’état des alimentations, les évents ou les conditions thermiques sont des pistes à examiner. Il faut d’abord confirmer le repère des pièces et décrire l’écart. Une symétrie du dessin ne suffit pas à prouver une égalité de remplissage.
Une différence de masse prouve-t-elle un déséquilibre de remplissage ?
Non. La masse d’une pièce finie dépend aussi de ce qui se passe après le remplissage, notamment pendant le maintien. La référence, la matière et les conditions de mesure doivent être comparables. Une étude sur des remplissages partiels, organisée par le professionnel, peut éclairer une autre étape du procédé. La pesée seule ne donne pas la cause.
Faut-il augmenter la pression pour remplir l’empreinte en retard ?
Pas avant d’avoir précisé le manque et examiné les pistes pertinentes avec l’atelier. Un réglage global peut modifier les autres empreintes aussi. Il faut savoir ce que l’essai cherche à vérifier et contrôler les exigences sur les pièces concernées. La pression à modifier, s’il y a lieu, et les modalités relèvent du professionnel.
Quand faut-il envisager une modification du moule ?
Quand les observations et les vérifications soutiennent une intervention définie sur l’outillage. Un défaut récurrent sur une empreinte justifie une enquête ciblée, mais ne désigne pas automatiquement une retouche. La proposition doit préciser son motif, son effet attendu et les contrôles après travaux. Si les relevés sont incomparables, il faut d’abord résoudre ce point.
Préparer le diagnostic de votre moule
Pour présenter un écart entre empreintes, réunissez les éléments disponibles :
- le plan indicé et la matière ou le grade connus ;
- les repères d’empreintes et l’origine des prélèvements ;
- les échantillons, avec le défaut localisé ;
- les relevés de contrôle et les essais déjà réalisés ;
- les exigences à respecter et les informations qui manquent encore.
Pour faire examiner le moule et les écarts entre empreintes, transmettez ces éléments à CF Injection ou appelez le +33 1 39 37 91 37. L’échange permet de préciser les vérifications utiles avant de décider d’un essai ou d’une intervention.
