Pièce injectée déformée : quoi vérifier avant de retoucher le moule ?

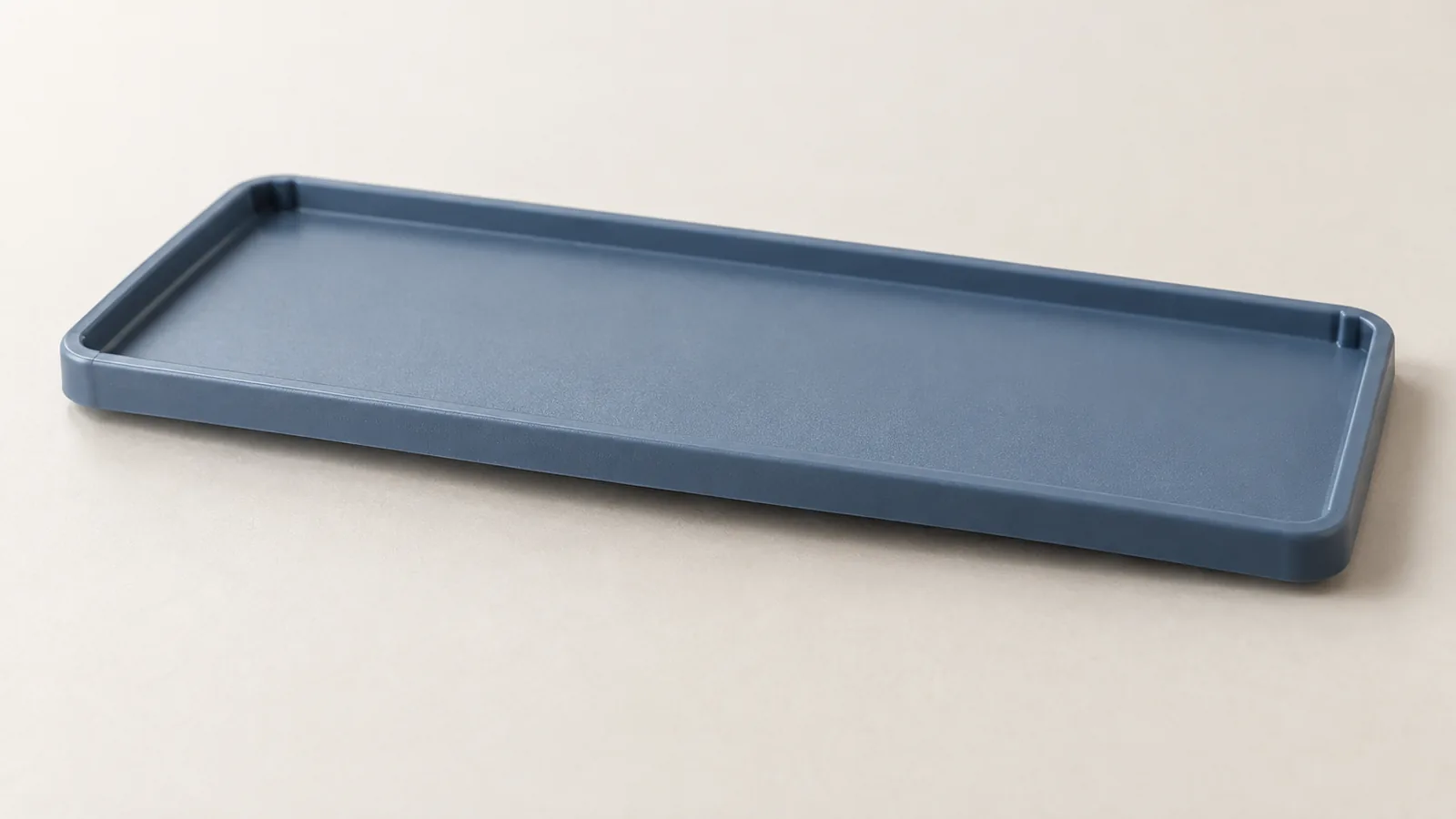

Une pièce injectée déformée ne commande pas automatiquement une retouche du moule. Avant d'intervenir sur l'acier, il faut préciser l'écart de forme, comparer les pièces dans des conditions identifiées et préparer un essai qui permette de départager les pistes. Un capot qui ferme mal et une pièce qui ne repose pas comme prévu posent une question fonctionnelle, pas encore une consigne d'usinage.

Chez CF Injection, Chambly (Oise), en France, les observations d'essai sont conservées avec les dossiers de réglage. C'est ce lien entre pièce, constat et conditions de fabrication qui rend une discussion technique exploitable.

La démarche ci-dessous aide à construire ce dossier avant de décider des travaux. Elle fournit une fiche pratique à reprendre avec le bureau d'études et l'injecteur, sans chercher un réglage universel dans la photographie d'un défaut.

1. Pièce injectée déformée : décrire un écart que l'on peut retrouver

« La pièce est voilée » signale un problème, mais ne dit pas encore ce qui est contrôlé. Quelle surface, quel angle ou quelle interface ne répond plus au besoin ? Quelle référence sert à comparer ? Commencer par le plan à son bon indice et repérer la zone concernée évite de discuter de pièces ou d'exigences différentes.

Préciser ensuite l'état dans lequel le constat est établi. La pièce est-elle libre, posée sur des appuis définis ou montée dans son ensemble ? Si le contrôle prévoit un maintien, celui-ci doit être décrit. Plaquer autrement la pièce à chaque examen ne permet pas de comparer les résultats.

Pour des interfaces de boîtiers et supports de connectique, par exemple, distinguer la surface d'appui, la fermeture et le positionnement des éléments assemblés. Le mot « déformation » peut recouvrir plusieurs écarts à examiner séparément.

Le relevé doit permettre à un autre interlocuteur de retrouver le constat :

• référence de la pièce et indice du plan ;
• zone repérée sur une vue, avec le résultat attendu ;
• état libre ou monté, appuis et moyen de contrôle employés ;
• identification des échantillons et moment de l'observation.

Choisir le moyen de mesure et le critère d'acceptation avec les personnes chargées du contrôle. Une photographie accompagne utilement le relevé, mais une vue en perspective ne remplace pas la mesure demandée au plan.

Si deux interlocuteurs n'obtiennent pas le même constat, commencer par rapprocher leurs méthodes. Cela peut conduire à clarifier le contrôle avant de préparer un nouvel essai de fabrication.

2. Retrouver le moment où la déformation apparaît

La première observation n'est pas forcément le début du défaut. Si une pièce n'a été examinée qu'après stockage, on sait qu'elle est déformée à ce moment-là ; on ne sait pas encore dans quel état elle se trouvait auparavant. Cette distinction évite de désigner trop vite une étape comme responsable.

Reconstituer le parcours des échantillons, avec les informations réellement disponibles. Le tableau suivant aide à orienter la collecte, sans attribuer de cause.

Moment du constat	Information à conserver
Première inspection	Pièce et lot identifiés, empreinte si connue, état et délai d'observation
Après manutention ou stockage	Mode de rangement, manipulations et observations antérieures disponibles
Au montage	Éléments assemblés, ordre des opérations et zone qui ne remplit pas sa fonction

Ajouter la date, les conditions connues et les éventuels changements intervenus entre les observations. Lorsqu'une information manque, laisser l'intervalle ouvert plutôt que le compléter de mémoire.

Une pièce témoin conservée peut aider à comparer, à condition de connaître sa provenance. « L'ancienne pièce allait bien » devient plus utile si l'on retrouve sa version, son état et ce qui avait effectivement été vérifié.

Le but n'est pas de remplir un dossier pour lui-même. Il est de formuler la prochaine question : faut-il d'abord observer la sortie du moule, examiner la manipulation des pièces ou reproduire le montage dans les conditions prévues ?

3. Examiner les pistes sans choisir trop tôt le remède

Le guide des défauts d'injection de BASF, dans ses chapitres sur le gauchissement et le démoulage, décrit plusieurs mécanismes : différences de retrait entre zones, conditions thermiques, géométrie et compactage. Pour les thermoplastiques renforcés de fibres de verre, l'orientation locale intervient aussi. Des efforts de démoulage trop importants ou mal appliqués peuvent également déformer la pièce.

Ces pistes se discutent avec la définition de la pièce et les conditions de fabrication, pas comme des remèdes indépendants à essayer au hasard.

Le manuel technique polyester de Celanese, dans son tableau de dépannage, invite notamment à examiner les zones chaudes du moule, l'uniformité de l'éjection et la manipulation après éjection. Ce contrôle du parcours de la pièce complète l'examen de sa forme. Les recommandations de ce manuel concernent les polyesters décrits ; elles ne constituent pas une recette applicable à tout grade.

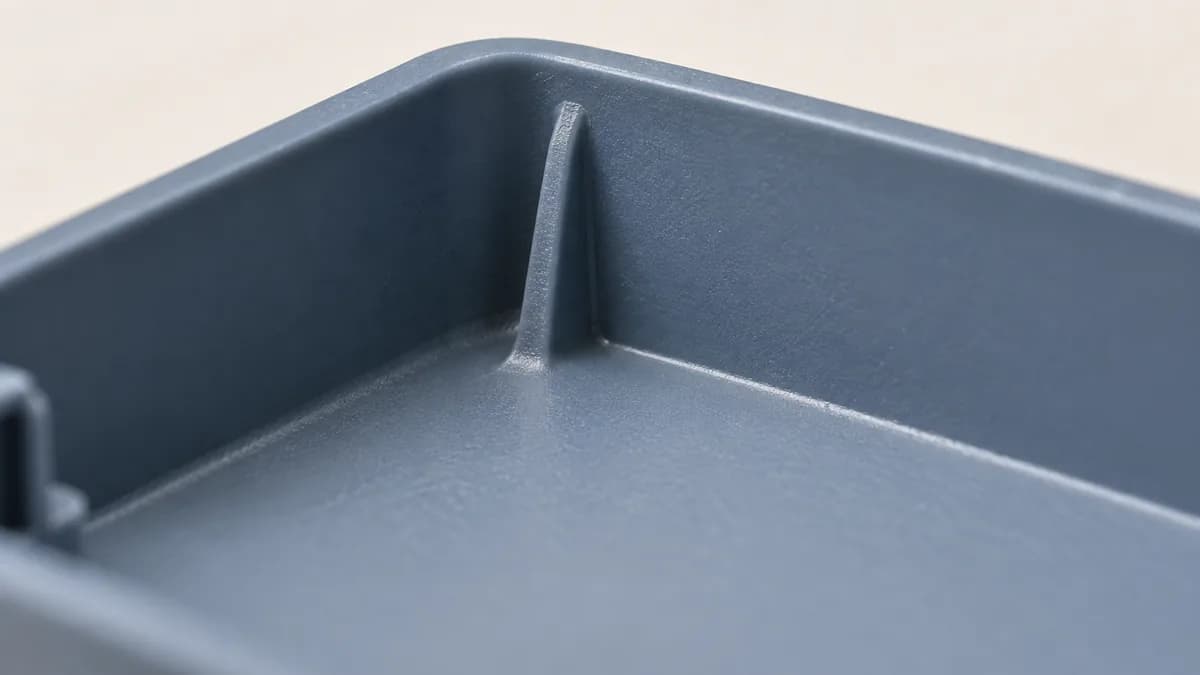

Pour préparer l'échange, repérer les zones concernées sur le plan : paroi, angle, nervure ou interface fonctionnelle. Demander ensuite quelle information permettrait de retenir ou d'écarter une piste. Ajouter une nervure, déplacer une alimentation ou changer de matière serait déjà une décision de conception, pas un simple constat.

Une pièce déformée décrit un résultat, pas encore la modification à faire dans le moule. La prochaine action doit donc être motivée par une question à vérifier, et non par la seule ressemblance avec un défaut rencontré ailleurs.

Repérer la zone avant de discuter sa cause

4. Préparer un essai qui départage les hypothèses

Un essai utile commence par une phrase précise. « Améliorer la pièce » est trop large. On peut plutôt demander : « Dans les mêmes conditions de contrôle, l'écart sur cette surface change-t-il avec la modification étudiée ? » Le professionnel définit alors les conditions réalisables et les informations à enregistrer.

Voici une fiche courte à reprendre pour préparer cet essai :

1. Référence de comparaison. Désigner les pièces, le plan, le grade connu et le dossier correspondant à l'état de départ. Garder des échantillons identifiés.
2. Constat recherché. Localiser l'écart et préciser la méthode de contrôle. Indiquer aussi la fonction qui pose problème : appui, fermeture ou positionnement.
3. Hypothèse examinée. Écrire ce que le prochain essai doit éclairer. Une hypothèse doit pouvoir être discutée à partir des résultats obtenus.
4. Changement étudié. Décrire avec l'atelier ce qui évolue et ce qui reste comparable. Les réglages retenus relèvent de la matière, du procédé et des conditions autorisées pour l'essai.
5. Informations conservées. Relier chaque groupe de pièces à ses conditions d'obtention, à ses observations et à son contrôle. Séparer les valeurs connues des informations non relevées.
6. Décision attendue. Définir le résultat recherché, les autres fonctions à vérifier et la personne qui pourra conclure sur la suite.

Si plusieurs facteurs changent ensemble, le signaler dans la conclusion. Une amélioration ne permet alors pas forcément d'attribuer l'effet à un seul changement. Cela ne rend pas l'essai inutile ; cela délimite ce qu'il apprend.

Chez CF Injection, les essais sont consignés et les dossiers de réglage versionnés. Conserver les observations avec les paramètres évite de réduire l'historique à des valeurs isolées.

Enfin, convenir de la façon de vérifier que le résultat se retrouve selon le programme prévu. Une pièce choisie parce qu'elle paraît meilleure ne remplace pas l'examen des échantillons et des caractéristiques convenus pour le projet.

5. Décider ce que la retouche doit démontrer

À l'issue de cette préparation, plusieurs suites sont possibles. Si le contrôle reste ambigu, il faut d'abord le clarifier. Si une piste mérite un essai de mise au point, préciser son objectif. Si une modification de la pièce ou de l'outillage est envisagée, décrire la caractéristique visée et les conséquences à examiner.

La demande de travaux doit distinguer réparation, retouche dimensionnelle et évolution de conception. Remettre en état un élément ne répond pas à la même question que modifier une géométrie. Demander ce qui sera changé, pourquoi ce changement est proposé et comment son effet sera vérifié rend la comparaison des solutions plus concrète.

Avant de retoucher l'acier, il faut pouvoir dire quel essai montrera que la retouche était utile. Cela suppose un état de départ documenté et un résultat attendu, pas seulement la consigne « faire une pièce plus droite ».

Pour préparer l'accord, faire apparaître :

• la zone et la fonction concernées par l'intervention ;
• les éléments qui motivent le choix de cette intervention ;
• le contrôle prévu après travaux et les fonctions à revérifier ;
• les réserves restantes et la suite envisagée si elles persistent.

Lorsque l'outillage est reçu d'un autre atelier ou remis en service, le diagnostic d'un moule d'injection existant élargit cette démarche à son dossier, son état et ses conditions d'essai.

Si le problème constaté est une casse pendant la fermeture, il peut aussi être utile d'examiner un clip qui casse au montage. Cette investigation porte sur le mouvement de l'assemblage et la rupture ; elle ne se confond pas avec le relevé d'un voile.

La décision finale peut être de poursuivre, de modifier ou de rechercher une information manquante. Dans tous les cas, une restitution utile indique ce qui a été appris et ce que la prochaine étape doit démontrer.

Questions fréquentes

Retrait et gauchissement désignent-ils le même défaut ?

Non. Le retrait correspond à une contraction, tandis que le gauchissement désigne un écart de forme. Des différences de retrait entre zones peuvent contribuer au gauchissement. Une dimension plus petite et une surface voilée ne décrivent donc pas le même constat : il faut préciser la caractéristique examinée et son contrôle.

Augmenter le temps de refroidissement suffit-il ?

Pas systématiquement. Un refroidissement insuffisant figure parmi les pistes du guide BASF, mais le symptôme ne permet pas de le désigner comme cause. L'essai doit préciser ce qui est étudié et comment le résultat sera comparé.

Une matière renforcée empêche-t-elle la pièce de se déformer ?

Non. L'orientation des fibres peut intervenir dans le gauchissement des thermoplastiques renforcés de fibres de verre. Il faut donc examiner le grade et la pièce concernés, pas choisir sur la seule présence d'un renfort.

Quand une retouche du moule devient-elle justifiée ?

Quand son objectif, les éléments qui la motivent et la façon de vérifier son effet sont suffisamment définis pour décider des travaux. La présence d'un défaut ne suffit pas à choisir l'intervention. Demander une proposition reliant constat, changement et contrôle permet de comprendre ce qui est attendu, ce qui reste incertain et les autres exigences à revérifier.
