Retrait en injection plastique : pourquoi la cote CAO ne suffit pas pour le moule

La cote affichée sur une CAO exprime une attente sur la pièce. Elle ne permet pas, seule, de fixer une cote d’empreinte de moule. Avant de parler de compensation du retrait, il faut relier cette cote à sa fonction, au grade envisagé, à la géométrie locale et à la manière dont la pièce sera contrôlée.

Chez CF Injection, à Chambly dans l’Oise, en France, cette clarification sert à préparer une revue technique utile. Elle évite surtout de transformer trop tôt une hypothèse de matière ou de procédé en correction définitive sur l’outillage. La fiche proposée ci-dessous permet de cadrer l’échange avant de figer le moule, y compris si plusieurs matières restent encore en discussion.

Une cote CAO indique la fonction attendue ; elle ne fixe pas, à elle seule, une cote d’empreinte.

Le retrait n’est pas une correction uniforme à appliquer à toute la pièce.

Commencer par la fonction de la cote

La première question n’est pas « quel retrait appliquer ? », mais « que doit garantir cette cote ? ». Une dimension peut définir un emboîtement, un appui, un jeu avec une pièce associée, une position par rapport à un axe, ou simplement une enveloppe d’aspect. Ces situations ne demandent pas la même lecture.

Pour chaque cote importante, il faut donc nommer la zone concernée et la fonction associée. Une cote fonctionnelle agit sur le montage ou l’usage de l’ensemble. Une cote d’aspect concerne une perception visuelle ou une ligne visible. Une cote de référence aide à situer une zone sans être nécessairement celle qui décide du fonctionnement. Les confondre place toutes les dimensions au même niveau, alors que les conséquences d’un écart ne sont pas les mêmes.

La pièce associée compte autant que la cote isolée. Quel élément vient en face ? Le contact est-il permanent, ponctuel, mobile ? Quel jeu est attendu ? Un assemblage, une étanchéité ou une zone visible doivent être explicitement signalés dans le dossier, sans en déduire une tolérance ou une solution d’outillage avant étude.

Cette lecture transforme une demande vague, « compenser le retrait », en exigence exploitable : conserver une fonction, sur une zone identifiée, dans un assemblage identifié. C’est ce niveau de précision qui permet ensuite d’examiner ce qui dépend du matériau, de la géométrie et du procédé.

Retrait : ne pas confondre pièce attendue, moule et pièce contrôlée

Trois repères sont à distinguer. La pièce attendue est celle définie par la CAO et par le besoin d’usage. L’empreinte du moule est un élément d’outillage à étudier pour viser ce résultat. La pièce contrôlée est celle que l’on mesure dans des conditions précisées. Ces repères se répondent, mais ils ne sont pas interchangeables.

Le retrait désigne ici l’écart dimensionnel à apprécier, pour un grade et des conditions donnés, entre l’empreinte du moule et la pièce moulée. Le gauchissement, lui, est un écart de forme, par exemple un voile qui modifie la géométrie globale. Des différences de retrait peuvent contribuer à un gauchissement, sans en constituer automatiquement l’unique cause. Stabiliser les termes avant la revue évite de demander une correction qui ne répondrait pas au défaut observé : le dictionnaire technique aide à poser ce vocabulaire commun.

La géométrie locale ne peut pas être laissée de côté. Le guide Autodesk sur les variations d’épaisseur rappelle que l’écoulement et le refroidissement sont affectés par ces variations ; des zones épaisses ou hétérogènes peuvent accroître les risques de retrait, de gauchissement ou de retassure. Cela ne fournit pas une règle chiffrée à transposer à une pièce donnée. Cela explique pourquoi une cote ne se traite pas indépendamment de la matière autour d’elle, de l’épaisseur et de la façon dont la zone se refroidit.

La source Covestro consacrée à la conception de pièce et de moule arrive à la même conclusion méthodologique pour ses familles de résines : les caractéristiques matière, la géométrie, la construction du moule et la variabilité de transformation participent à la stabilité dimensionnelle. Son document ne remplace ni les données du grade retenu ni les essais du projet. Il faut le lire comme un guide de questions à poser, pas comme une spécification universelle.

La cote ne parle pas seule

Ce qu’il faut connaître avant de discuter une compensation

Une compensation ne se choisit pas en ajoutant un pourcentage à toutes les dimensions. Elle se discute sur une définition de pièce suffisamment complète, puis se confirme par l’étude et les essais appropriés. Quatre informations méritent d’être rendues explicites avant cette discussion.

D’abord, le grade précis de matière doit être connu, ou les candidats doivent être listés comme hypothèses. Une famille de polymères ne décrit pas à elle seule le comportement d’un grade ni les conditions prévues pour le projet. Si le choix matière est ouvert, c’est une information de revue, pas un détail à masquer.

Ensuite, la géométrie autour de la cote compte : épaisseur locale, changements de section, nervures, rayons, zones de contact ou de maintien. Il ne s’agit pas de refaire seul l’outillage depuis la CAO, mais de signaler les endroits où la fonction ne peut pas être séparée de la forme de la pièce.

Il faut aussi identifier la zone fonctionnelle dans le flux de matière et dans l’assemblage. Une cote située près d’une interface, d’un clip, d’un appui ou d’une face visible ne porte pas le même risque projet qu’une dimension de repérage sans conséquence d’usage. Les questions DFM à trancher avant le moule complètent cette préparation : fonction, matière, remplissage, démoulage et contrôle doivent être regardés ensemble.

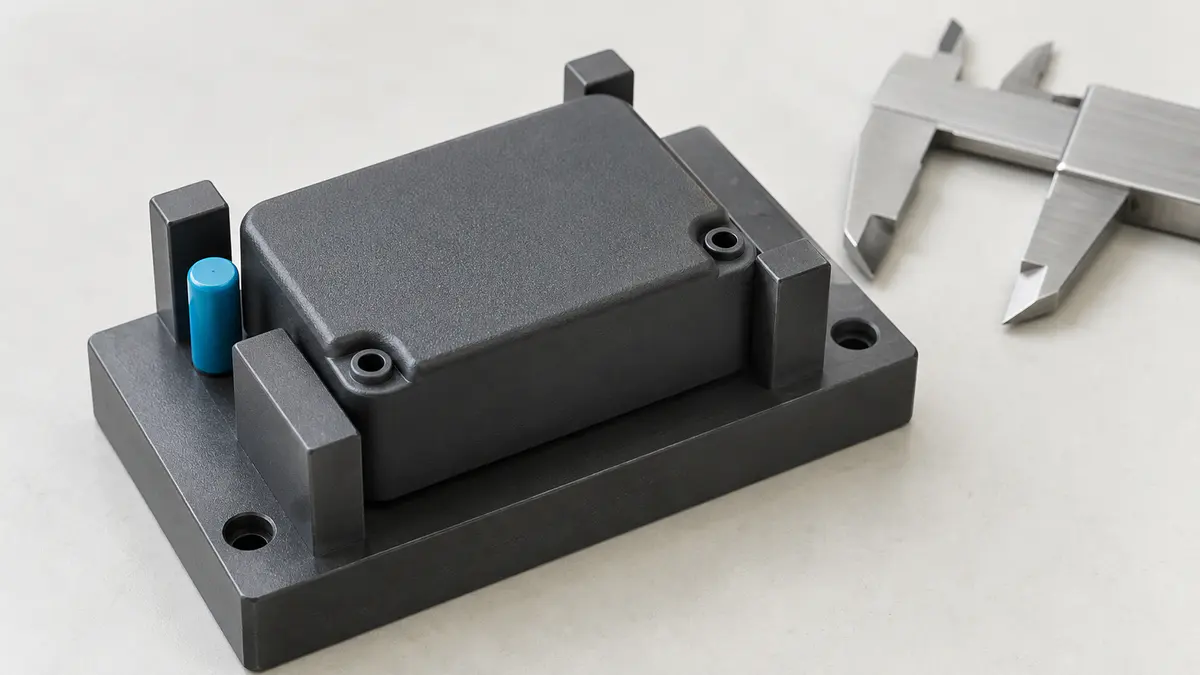

Enfin, la condition de contrôle doit être écrite : référence du plan, version de la CAO, état de la pièce, repère de mesure, moyen utilisé et essai ou assemblage concerné. Une valeur mesurée sans ces repères ne permet pas de savoir ce qu’elle confirme réellement.

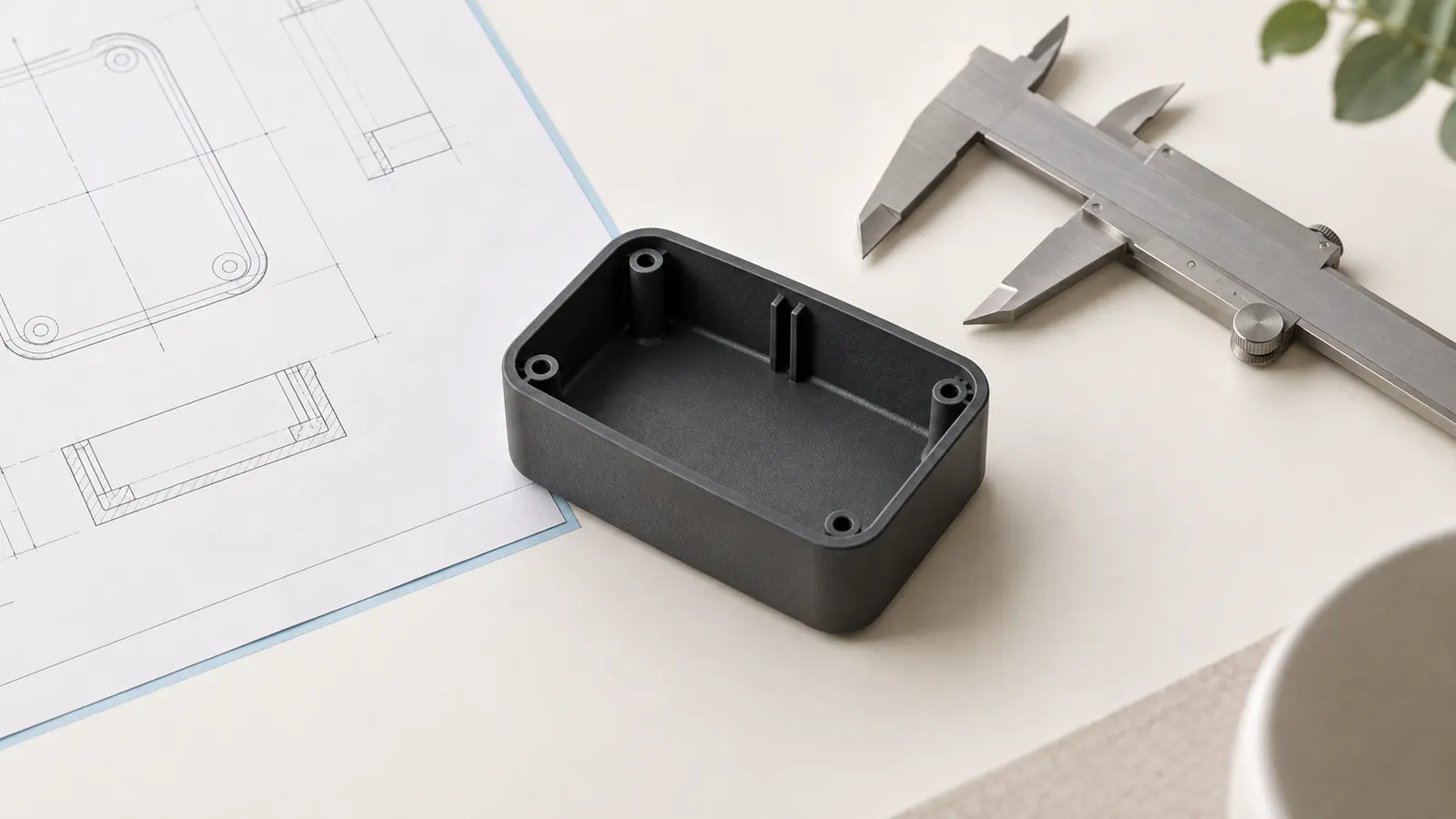

Trois repères pour une même fonction

Fiche de préparation : six informations à transmettre

Cette fiche ne remplace pas l’étude du moule. Elle évite que la réunion commence par une CAO sans contexte et une cote sortie de son assemblage.

1. La CAO ou le plan indicé. La version permet de savoir quelle définition de pièce est examinée et d’éviter de comparer une mesure à un plan déjà modifié.
2. La cote et sa fonction. Marquez la zone, nommez l’interface ou le besoin associé, et précisez ce qui se passe si elle dérive. L’objectif n’est pas d’imposer une correction, mais de hiérarchiser ce qui doit être préservé.
3. Les éléments en interface. Ajoutez les pièces associées, le principe d’assemblage et, si nécessaire, le schéma de la zone. Cela rend visible la différence entre une dimension isolée et une exigence d’ensemble.
4. Le grade connu ou les candidats. Notez le grade déjà choisi, ou les options encore ouvertes avec leurs contraintes connues. Ne remplacez pas cette information par un nom de famille de matière présenté comme définitif.
5. Les zones de pièce à risque ou à arbitrer. Signalez les changements d’épaisseur, les zones visibles, les clips, les appuis, les passages ou les zones dont la forme est importante. Ce sont des points de revue, non des verdicts de conception.
6. Les conditions de contrôle et les essais disponibles. Indiquez la condition de mesure, le moyen de contrôle, les pièces d’assemblage concernées et les résultats déjà obtenus. Si aucun essai n’existe, écrivez-le clairement : l’absence de donnée devient alors un sujet à traiter, pas une conclusion déguisée.

Cette liste donne une base plus fiable pour décider de la suite : information complémentaire, étude de conception, essai comparatif, ou ajustement à examiner. Elle reste valable quand la matière n’est pas encore arrêtée, à condition de rendre cette inconnue visible plutôt que de la résoudre par une valeur générique.

Définir l’étude ou l’essai qui doit conclure

Une cote critique ne se « valide » pas parce qu’un taux de retrait a été recopié dans un plan. Elle doit être reliée à une question de projet : confirmer un assemblage, caractériser une zone de forme, comparer des hypothèses de matière ou vérifier une condition de contrôle. La conclusion attendue doit donc être formulée avant l’essai ou l’étude.

Si une pièce existe déjà et présente un écart, le moment du projet change. Il ne s’agit plus seulement de préparer les données avant l’outillage, mais d’éviter une retouche précipitée. La démarche quand un écart apparaît après injection traite précisément ce diagnostic : elle aide à distinguer l’observation, la cause à vérifier et la décision de retouche éventuelle.

Dans les deux cas, le dossier doit garder la trace de ce qui a été examiné : version de pièce, grade ou hypothèses, condition de contrôle et résultat à confirmer. Cette continuité rend la discussion plus utile qu’une demande de « compensation » sans contexte.

Questions fréquentes

Le retrait et le gauchissement sont-ils la même chose ?

Non. Le retrait est l’écart dimensionnel à apprécier, pour un grade et des conditions donnés, entre l’empreinte du moule et la pièce moulée. Le gauchissement est un écart de forme, comme un voile. Des retraits différents peuvent contribuer à un gauchissement, mais ne suffisent pas à l’expliquer dans tous les cas. Avant de décider une action, il faut décrire l’écart observé, la zone concernée et les conditions dans lesquelles il a été constaté.

Peut-on appliquer le taux de retrait d’une fiche matière à toute la pièce ?

Non. Une fiche doit être reliée au grade, à la géométrie et aux conditions applicables au projet. Les guides généraux peuvent aider à repérer les variables importantes, mais ils ne remplacent pas les données du grade ni l’étude de la pièce. Une valeur générique ne doit pas devenir une cote d’empreinte sans cette mise en contexte et sans validation adaptée.

Faut-il connaître le grade avant de lancer le moule ?

Le grade retenu, ou au moins les candidats et leurs contraintes, doit être explicité avant de figer les choix qui en dépendent. S’il n’est pas encore arrêté, cette inconnue doit rester visible dans la revue. Cela permet de décider quelles hypothèses doivent être comparées et quelles zones de la pièce demandent une attention particulière, sans prétendre trancher la matière depuis une seule cote.

Une cote mesurée sur une première pièce suffit-elle à définir l’empreinte ?

Non, pas seule. Il faut identifier la version de la pièce, les conditions dans lesquelles elle a été obtenue, le repère et le moyen de mesure, les fonctions associées et le résultat à confirmer. Une mesure peut être utile pour ouvrir une investigation ; sans ces éléments, elle ne permet pas de conclure de façon fiable sur une modification d’outillage.

Préparer la revue de votre cote avant l’outillage

Réunissez la CAO ou le plan indicé, la cote et sa fonction, les éléments en interface, le grade connu ou les candidats, les zones de pièce concernées, ainsi que les conditions de contrôle et les essais disponibles. Ce dossier permet de poser la bonne question avant de demander une compensation.
